PipePatrol – Système de détection et de localisation de fuites

  • Le système de détection de fuites interne le plus sensible disponible
  • Fiabilité exceptionnelle grâce à la "reconnaissance des signatures de fuites"
  • Informations de fuite extrêmement précises
  • Surveillance continue et robuste dans toutes les conditions de service des canalisations

Prenez une longueur d'avance avec PipePatrol

Une fuite de 1% dans une canalisation de 20'' peut rapidement se traduire par une perte de 450 000 barils par an. En même temps, si elle n'est pas détectée, cette fuite peut contaminer un lac de 10km2 en 24 heures. Grâce à sa détection de fuites ultra rapide et à sa localisation précise, Pipepatrol de KROHNE vous permet de réagir rapidement et de façon fiable.

Pendant le processus d'homologation TÜV, une série d'essais de fuite a été réalisée sur un système Pipepatrol installé sur une canalisation de 10'' d'une longueur de 31km au nord de l'Allemagne. Plusieurs fuites ont été simulées à 22,4km de l'entrée en transférant du naphta de la canalisation dans un camion-citerne, à un débit compris entre 210 et 265 m3/h.

En 30 secondes seulement, PipePatrol a détecté toutes les fuites avec une précision d'1,5% du débit nominal. Ceci signifie que 95 litres de produit seulement sont sortis avant que la fuite ne soit détectée.

Non seulement PipePatrol a détecté toutes les fuites, mais il les a également localisées avec précision.

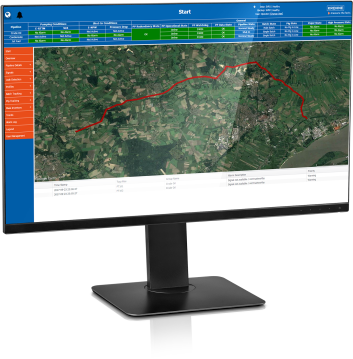

Sur cette canalisation de 10'' de diamètre et de 31km de longueur, la précision moyenne de localisation a été de +- 0,6%. pour assurer le temps de réponse le plus rapidement possible, PipePatrol affiche une flèche sur une carte pour indiquer l'emplacement précis de la fuite.

Applications typiques

  • Longues canalisations de pétrol brut des champs de pétrole aux raffineries
  • Canalisations multiproduits des raffineries aux parcs de stockage
  • Canalisations sous-marines provenant des unités FPSO et des plateformes
  • Canalisations utilisées en permanence, par exemple kérosène
  • Longues canalisations d'eau des usines de désalinisation aux villes
  • Très longues canalisations de gaz naturels des champs de gaz aux raffineries
  • Canalisations de produits raffinés pour les produits destinés aux usines chimiques
  • Alimentation de gaz de process

Industries

  • Pétrole & gaz
  • Chimie
  • Pétrochimie

Systèmes de détection et de localisation de fuites

Par Prof. Dr.-Ing. Gerhard Geiger

Download PDF

Brochure

Download PipePatrol Brochure

PipePatrol – Système de détection des fuites
Téléchargez le PDF

Rapport d'Application

Surveillance des fuites dans une canalisation multiproduits

Téléchargez le PDF
