OPTISONIC 7300

Ultraschall-Durchflussmessgerät für Erdgas-, Prozessgas- und Verbrauchsgas-Anwendungen

  • 2-Pfad-Messgerät zur Normvolumen-Durchflussmessung, unabhängig von den Medieneigenschaften
  • Wartungsfrei, kein Druckverlust, großer dynamischer Messbereich
  • Flansch: DN50…1000 / 2…40", max. PN450 / ASME Cl 2500; auch Einschweißenden
  • 3 x 4…20 mA, HART®, Modbus, FF
  • Icon/Logo für integrierten Durchflussrechner

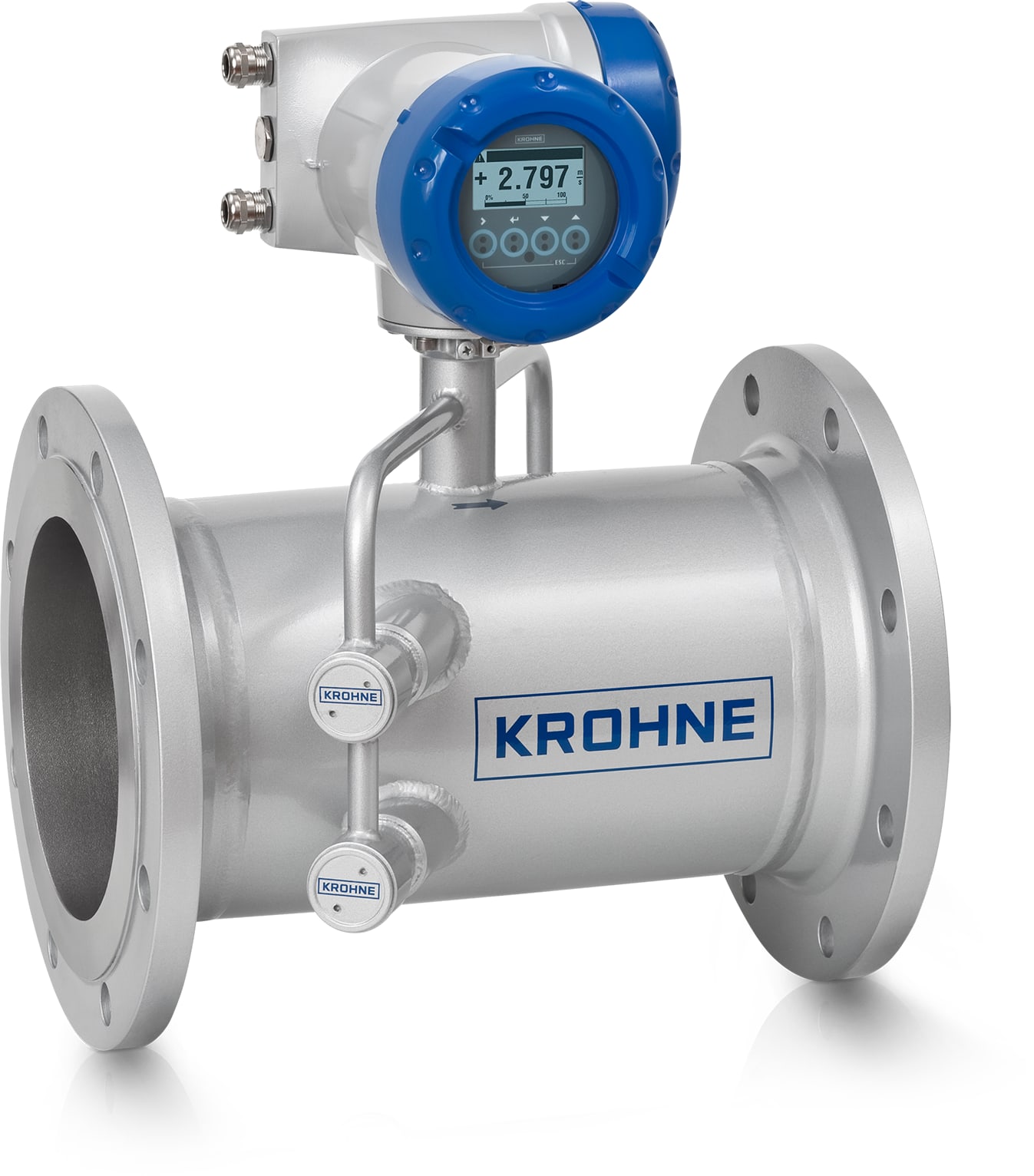

OPTISONIC 7300 C – Kompakt-Ausführung mit Flansch

OPTISONIC 7300 C Ultraschall-Durchflussmessgerät – Kompakt-Ausführung mit Flansch

Der OPTISONIC 7300 ist ein universelles 2-Pfad-Ultraschall-Durchflussmessgerät für Prozessgas- und Verbrauchsgasmessungen in Öl- und Gasraffinerien oder in der chemischen oder petrochemischen Industrie. Er eignet sich auch für Erdgas-Anwendungen im nicht-eichpflichtigen Verkehr oder Anwendungen mit (Druck)Luft, Misch- oder Rauchgasen (bis +180°C / +356°F). Auf Basis des Laufzeitdifferenzverfahrens bietet der OPTISONIC 7300 einen großen Durchflussbereich (bis DN600 / 24", Messspanne: 100:1). Seine patentierten Signalwandler aus Titan fokussieren das Signal perfekt, gleichen Schwankungen im Prozess aus und vermeiden akustische Rückkopplungen.

Unter Verwendung von Temperatur- und Drucksensoren, die direkt an das Gerät angeschlossen werden können, lässt sich der gemessene Volumendurchfluss immer auf Normbedingungen umrechnen. Einmal kalibriert, liefert das Gerät exakte Messergebnisse (±1% vom Messwert). Der OPTISONIC 7300 hat nicht die Einschränkungen, die für Turbinenradzähler oder herkömmliche Gasdurchflussmessgeräte typisch sind, wie zum Beispiel regelmäßige Neukalibrierungen, Wartung, Druckverlust und ein begrenzter Durchflussbereich. Das Durchflussmessgerät bietet zahlreiche digitale Kommunikationsoptionen.

Produkthighlights

  • Bi-direktionale Durchflussmessung über einen großen dynamischen Bereich (Messspanne: 100:1)
  • Integrierte Volumenumrechnung auf Normbedingungen (mit Druck- und Temperaturmessung)
  • Mit Stromeingängen für externe Druck- und Temperatursensoren
  • NACE-zugelassene Signalwandler aus Grad 29 Titan für eine ausgezeichnete Korrosionsbeständigkeit
  • Weitgehend unabhängig von Gasdichte und -zusammensetzung
  • Ausführung ohne Einschnürung: keine beweglichen Teile, kein Verschleiß, kein Druckverlust
  • Kompakt- oder Feld-Ausführung

Typische Applikationen

Allgemeines

  • Prozessmessung und Durchflussüberwachung von Gasen, Luft etc.

Öl- und Gasindustrie

  • Produktion, Transport, Lagerung und Vertrieb von Erdgas
  • Unterirdische Gasspeicher (UGS)
  • Gasanwendungen im nicht-eichpflichtigen Verkehr

Chemie, Petrochemie und andere Prozessindustrien

  • Prozess- und Kohlenwasserstoffgase
  • Erdgas- und Druckluftverbrauch sowie weitere Anwendungen in Hilfskreisläufen und Versorgungsleitungen

Anwendungsbeispiele
