OPTISONIC 8300

Ultraschall-Durchflussmessgerät für überhitzten Dampf und Hochtemperaturgase

  • 2-Pfad-Messgerät mit optionaler Berechnung von Massedurchfluss und Enthalpie
  • Für die Dampfabrechnung, Kessel- oder Kraftwerksüberwachung (bis +620°C)
  • DN100…1000 / 4…40"; max. PN250 / ASME Cl 2500
  • Große Messspanne (60:1)
  • Icon/Logo für integrierten Durchflussrechner

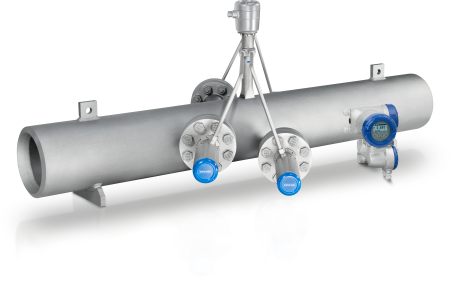

OPTISONIC 8300 F

OPTISONIC 8300 F Ultraschall-Durchflussmessgerät

Der OPTISONIC 8300 ist ein 2-Pfad-Ultraschall-Durchflussmessgerät für die Messung von überhitztem Dampf und Hochtemperaturgasen bis +620°C/ +1148°F und max. 200 bar / 2900 psi. Er gewährleistet eine hervorragende Leistung über einen großen Durchflussbereich (bis DN1000 / 40", Messspanne: 60:1). Daher ist das Durchflussmessgerät die ideale Lösung für die Kessel- und Kraftwerksüberwachung oder die Dampfabrechnung. Mit zusätzlich angeschlossenen Temperatur- und Drucksensoren kann der integrierte Mengenumwerter auch den Massedurchfluss von Dampf oder die Enthalpie berechnen.

Der OPTISONIC 8300 wurde entwickelt, um kostspielige Stillstandzeiten von Dampfleitungen zu vermeiden. Er besitzt einen Messwertaufnehmer ohne Einschnürungen und bewegliche Teile oder Einbauten, um Druckverlust zu vermeiden. Das Gerät ist in der Lage, die Messgenauigkeit (<±1% vom Messwert) ohne Wartungsbedarf oder nachträgliche Kalibrierung bis zu 20 Jahren unverändert beizubehalten. Das Messgerät muss nicht ausgebaut werden. Daher werden weder Ventile noch Bypassleitungen benötigt. Sollte es notwendig sein, die Messgenauigkeit zu überprüfen, können hierzu die Diagnosefunktionen des Durchflussmessgeräts verwendet werden. Der OPTISONIC 8300 ist mit digitalen Kommunikationsoptionen ausgestattet.

Produkthighlights

  • Bi-direktionale Durchflussmessung über einen großen dynamischen Messbereich
  • Integrierte Mengenumwerter-Option: Berechnung von Massedurchfluss und Enthalpie nach IAPWS-IF97
  • Stromeingänge für externe Druck- und Temperatursensoren
  • Geeignet für die Energiebilanzierung
  • Höchste Genauigkeit: <±1% Fehler vom Messwert (>DN150)
  • Höhere Temperatur- und Druckbereiche auf Anfrage
  • Umfassende Online-Diagnose und Funktionen für einen einwandfreien Betrieb und eine Leistungsüberprüfung des Messgeräts
  • Zertifizierbar für eichpflichtige Messungen (gilt nur für bestimmte Länder)
  • Ausführung ohne Einschnürung: keine beweglichen Teile, kein Verschleiß, kein Druckverlust
  • Keine regelmäßige Wartung oder Neukalibrierung nötig

Typische Applikationen

Allgemeines

  • Messung von überhitztem Dampf und Hochtemperaturgasen
  • Eichpflichtige Messung von Dampf (gilt nur für bestimmte Länder)
  • Energiebilanzierung

Konventionelle Energieerzeugung

  • Messung der Turbinenleistung
  • Messung der Kesselleistung

Chemie und andere Prozessindustrien

  • Verrechnung des Dampfverbrauchs in chemischen oder petrochemischen Prozessen

Anwendungsbeispiele
