OPTIWAVE 7400

Transmisor de nivel radar para aplicaciones avanzadas con líquidos agitados y corrosivos

Medida de nivel continua sin contacto en entornos difíciles
Radar 24 GHz, antenas cónicas o elipsoidales
Rango de medida: 0…100 m
-50…+200°C, en aplicaciones no Ex hasta +700°C; -1…100 barg (más altas bajo pedido)

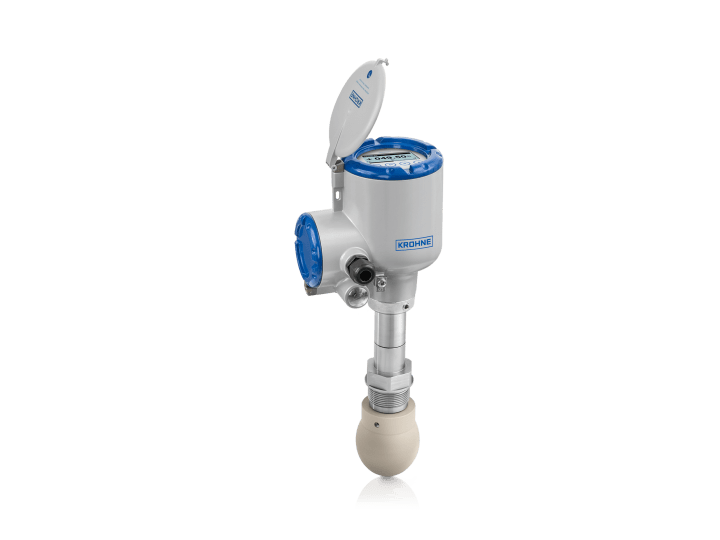

Transmisor de nivel radar (FMCW) OPTIWAVE 7400 - Versión con antena elipsoidal y conexión roscada — OPTIWAVE 7400 C – Versión con antena elipsoidal y conexión roscada

Visión general

El OPTIWAVE 7400 es un Transmisor de nivel radar (FMCW) 24 GHz a 2 hilos para líquidos en entornos difíciles como tanques equipados con agitadores con líquidos corrosivos. Está diseñado especialmente para la medida de nivel continua sin contacto en condiciones extremas sobre todo en la industria química, generación de energía, metalúrgica u Oil & Gas. El equipo dispone de antenas cónicas metálicas y antenas elipsoidales de PTFE y PEEK para distancias de medida máx. 100 m / 328 ft. Las antenas elipsoidales son muy aptas para líquidos agresivos en tanques. En aplicaciones con productos tóxicos y peligrosos, este equipo radar puede equiparse con una segunda barrera de sellado METAGLAS^®.

Variantes de producto

OPTIWAVE 7400 con BM26A-5000

Medidor de nivel de radar (FMCW) con cámara de bypass

Solución multifunción con radar FMCW y cámara de bypass
Amplia elección de materiales de la cámara de bypass, por ej., 316L, 304L, aleación C276, aleación 625
Medida de nivel hasta 5,5 m (otras dimensiones bajo pedido)
Ideal para condiciones de proceso difíciles, por ej., turbulencias, espuma

Características & Opciones

Las características y opciones del producto dependen de la configuración del dispositivo: Póngase en contacto con nosotros para asegurarse de que sus funciones preferidas pueden combinarse en un solo dispositivo.

A 2 hilos, con lazo de alimentación, con HART^®7
Pieza separadora para aplicaciones no Ex con sales fundidas u otros líquidos a alta temperatura +700°C
Antena elipsoidal PTFE o PEEK:
- Insensible a la condensación
- Ángulo de emisión pequeño (4° con antena PTFE DN150 / 6”)
- Forma elipsoidal y superficie lisa para minimizar las incrustaciones
- Placa de protección de la brida de PTFE para productos corrosivos
- Nueva antena elipsoidal DN100 / 4" para distancias máx. 80 m / 262,5 ft
Antena cónica metálica 316L con sistema de purga opcional
Sistemas de calefacción / refrigeración para evitar la cristalización o la formación de depósitos en las antenas cónicas metálicas
TBM (Tank Bottom Management) garantiza una medición fiable incluso en depósitos vacíos:

algoritmos específicos para filtrar y compensar las reflexiones irregulares de las ondas de radar que se producen en el fondo del tanque cuando está vacío
permite una puesta en marcha rápida y sencilla de los depósitos, independientemente de su tamaño, material o geometría

Precisión de ±2 mm
Segunda barrera de sellado METAGLAS^® para líquidos tóxicos y peligrosos
Extensiones de antena para toberas de cualquier longitud
La función de espectro de tanque vacío elimina las falsas reflexiones causadas por los equipos instalados en el interior del tanque
Amplia selección de conexiones bridadas o roscadas
El sistema de acoplamiento rápido permite retirar el convertidor en condiciones de proceso; además, permite una rotación de 360° para facilitar la lectura de la pantalla
Convertidor retrocompatible con todos los sistemas de brida del OPTIWAVE 7300 C
Amplia pantalla LCD con luz de fondo, con teclado de 4 teclas que se puede utilizar con un pin magnético sin necesidad de abrir la cubierta del alojamiento
PACTware™, DD y DTM HART^® gratuitos con funcionalidad completa
Diagnóstico exhaustivo del equipo según NAMUR NE 107
Homologado SIL 2/3 según IEC 61508 para aplicaciones de seguridad
3 años de garantía
